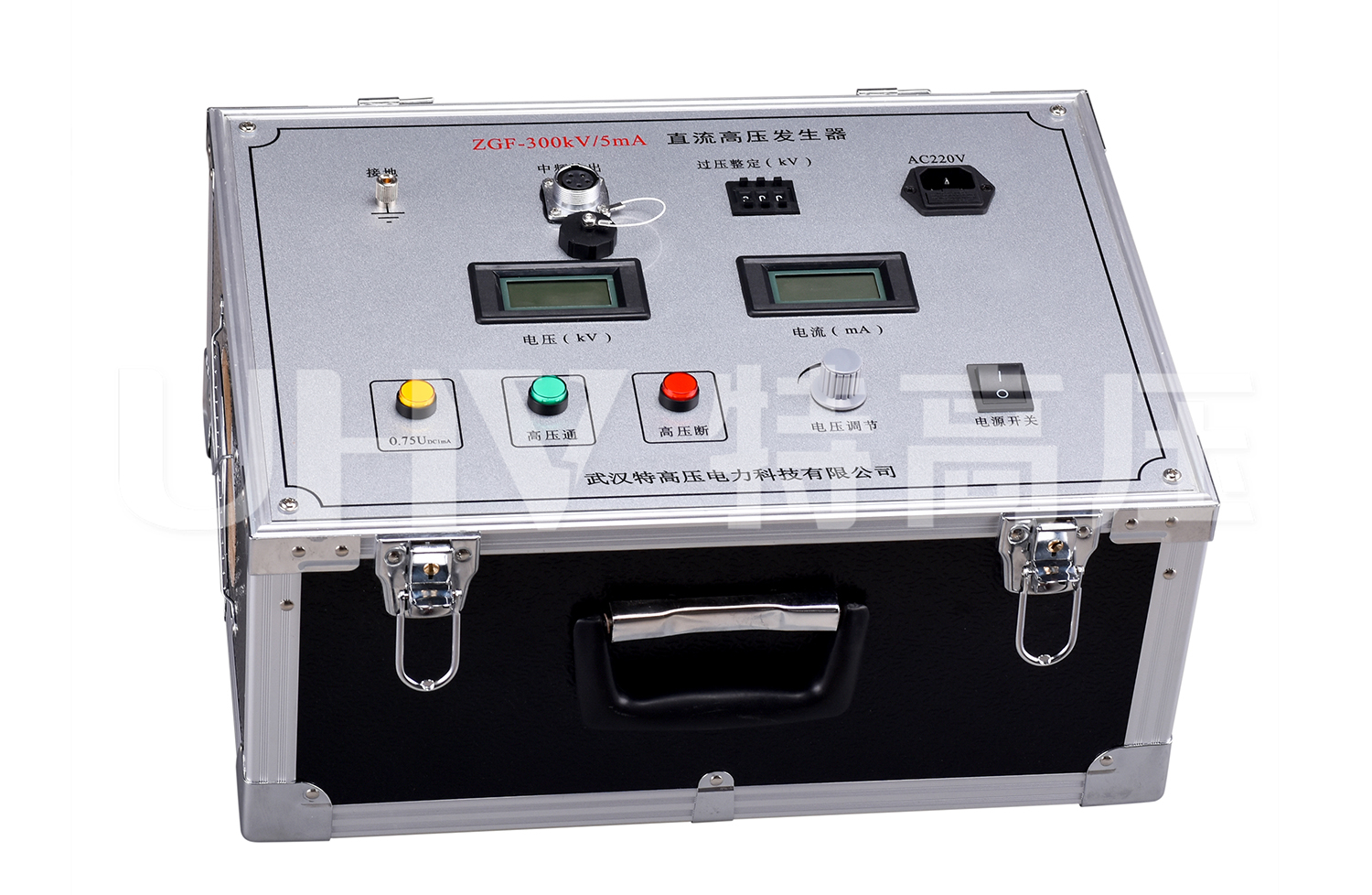

直流高壓發生器是一種提供高壓直流電源的裝置，廣泛應用于電力部門、廠礦企業動力部門、科研單位等，對各種高壓電器設備、電器元件、絕緣材料進行工頻或直流高壓下的絕緣強度試驗、耐壓試驗等。
1.升壓系統
變壓器：通常采用油浸式變壓器，其作用是將輸入的低壓交流電升高到所需的高壓交流電。變壓器的初級繞組連接輸入電源，次級繞組輸出高壓交流電。通過電磁感應原理，實現電壓的升高。
整流電路：由多個二極管或晶閘管等整流元件組成，用于將變壓器輸出的高壓交流電轉換為高壓直流電。常見的整流電路有單相橋式整流和三相橋式整流等。在高壓發生器中，一般采用多相橋式整流電路，以提高輸出電流的穩定性和效率。
2.控制系統
控制芯片：作為整個控制系統的核心，通常采用微控制器或可編程邏輯控制器（PLC）。它負責接收用戶輸入的指令，控制各個部件的工作狀態，監測設備的運行參數，并根據預設的程序進行故障診斷和保護。
操作界面：包括顯示屏、按鍵、旋鈕等，用于用戶與設備之間的交互。顯示屏可以顯示設備的運行狀態、輸出電壓、電流等參數；按鍵和旋鈕用于設置輸出電壓、電流等參數，以及啟動、停止設備等操作。
3.測量系統
電壓傳感器：用于實時測量輸出電壓的大小，并將測量結果反饋給控制系統。常用的電壓傳感器有電阻分壓器、電容分壓器等。
電流傳感器：用于測量輸出電流的大小，同樣將測量結果反饋給控制系統。電流傳感器一般采用霍爾電流傳感器或互感器等。
4.保護系統
過壓保護裝置：當輸出電壓超過設定值時，過壓保護裝置會迅速動作，切斷設備的輸出電路，防止過高的電壓對被測設備造成損壞。常見的過壓保護裝置有壓敏電阻、放電管等。
過流保護裝置：用于監測輸出電流的大小，當輸出電流超過設定值時，過流保護裝置會自動切斷設備的輸出電路，保護被測設備和設備自身的安全。常用的過流保護裝置有熔斷器、空氣開關等。
二、直流高壓發生器功能特點
1.產生高壓直流電
通過升壓系統將輸入的低壓交流電升高到所需的高壓交流電，再經過整流電路將其轉換為高壓直流電，以滿足各種高壓試驗和測試的需求。
2.精確控制輸出電壓和電流
控制系統可以根據用戶的需求，精確地設置和調節輸出電壓和電流的大小。同時，測量系統可以實時監測輸出電壓和電流的變化，并將其反饋給控制系統，使控制系統能夠根據實際輸出情況進行調整，確保輸出電壓和電流的準確性和穩定性。
3.具備多種保護功能
保護系統可以在設備出現過壓、過流、短路等異常情況時，迅速切斷設備的輸出電路，保護被測設備和設備自身的安全。此外，一些直流高壓發生器還具備接地保護、零位保護等功能，進一步提高了設備的安全性和可靠性。
4.方便的操作和維護
操作界面簡單易懂，用戶可以通過按鍵、旋鈕等方式輕松設置輸出電壓、電流等參數，并啟動、停止設備。同時，設備的結構設計合理，維護方便，易于進行日常的檢查、維修和保養工作。
